ESXi环境下实现RAID磁盘健康状态监控

ESXi_RAID_Exporter

Github:https://github.com/luanxinchen/ESXi_RAID_exporter

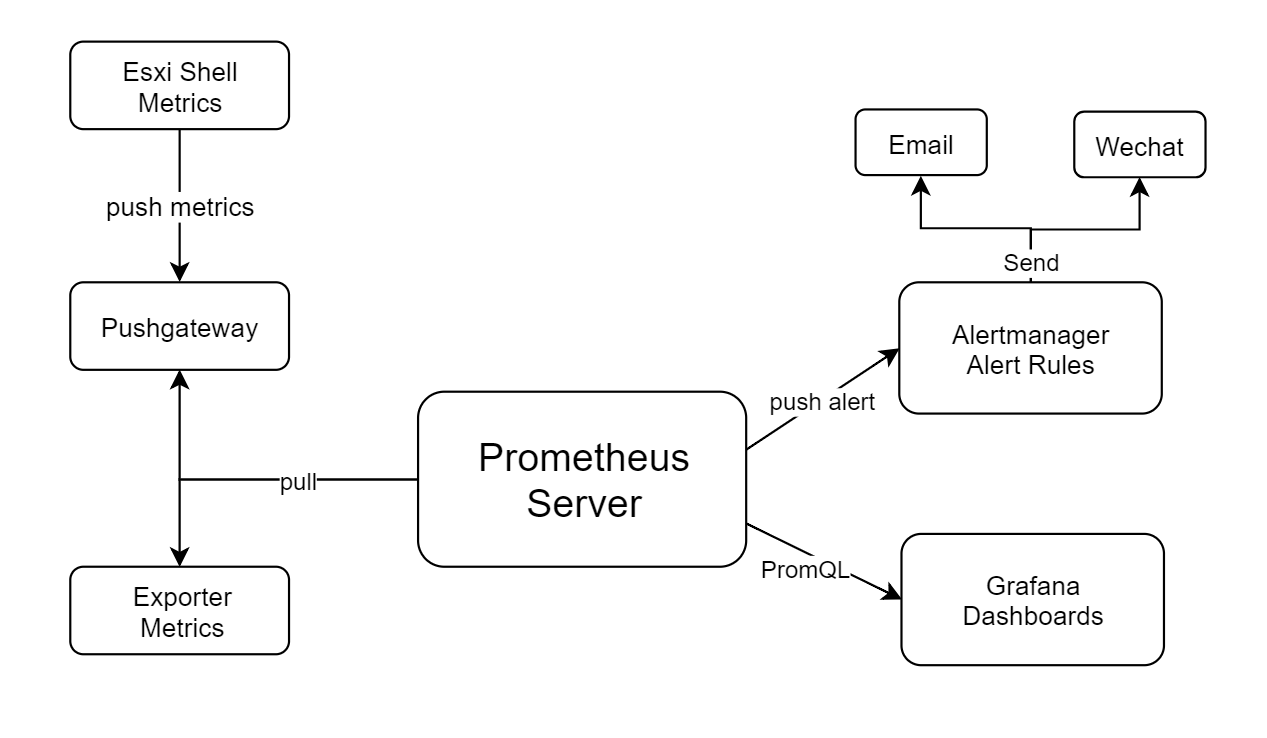

这是一个运行在ESXi宿主机底层Shell环境上的探针脚本,使用Megacli获取阵列卡Raid信息及物理磁盘信息,将获取到的信息格式化POST到Pushgateway,Prometheus从Pushgateway获取数据后,配合Grafana和Alertmanager对ESXi主机Raid下的硬盘健康状态进行实时监控及预警,协助运维人员快速响应,及时排除故障。

监控环境部署

ESXi Shell

1) 部署准备

进行部署前需要开启ESXi宿主机的Shell、SSH和CIM,(开启CIM让ESXI与其他主机通讯)

登陆vCenter或vClient,选择需要开启Shell的主机,点击配置
选择“安全配置文件”——“服务”——“属性”,打开服务属性对话框,找到ESXi Shell点击“选项”,选择“手动启动和停止”,点击“启动“然后确定。

SSH、CIM开启方法同上。

注意:ESXi防火墙需打开vCenter Update Mnager,允许9000-9100端口通过,否则无法与Pushgateway建立连接

其他环境需求:Prometheus、Pushgateway、Grafana、Alertmanager的部署在此不做赘述,请参考其他部署资料

2) 安装Megacli

首先SSH到ESXi主机,将vmware-esx-MegaCli-8.07.07.vib上传到tmp目录,依次执行命令

esxcli software vib install -v /tmp/vmware-esx-MegaCli-8.07.07.vib --no-sig-check
cp /opt/lsi/MegaCLI/libstorelib.so  /lib/libstorelib.so
/opt/lsi/MegaCLI/MegaCli -v -nolog

输出结果为版本信息表示安装成功

3) 运行脚本

上传raid_exporter.py到监控主机,执行vi raid_exporter.py,找到

url = 'http://172.16.2.30:9091/metrics/job/raid_exporter/instance/172.16.1.92'

172.16.2.30:9091修改为Pushgateway主机的地址端口,172.16.1.92修改为ESXi主机的IP地址或自定义一个主机名称,用于后续操作区分实例。

待Prometheus和Pushgateway部署完成后,将脚本放入后台执行:

nohup python raid_exporter.py &

PS:这里测试使用的python版本为2.7.8

4) 查看Metrics

脚本执行后,打开pushgateway可以看到当前获取到的metrics

pushgateway

脚本默认每隔30分钟push一次数据,如需修改请编辑raid_exporter.py文件,找到time.sleep(1800),将1800修改为需要调整的时间换算为秒即可。

Alertmanager

使用alertmanager需要在prometheus中预先配置rule文件,编辑prometheus.yml

    alerting:
        alertmanagers:
            - static_configs:
            - targets: ["localhost:9093"] #alertmanager监听地址端口
        rule_files:
            - "rule.yml" #rule文件需放在prometheus根目录

增加以上内容,重启prometheus生效。

配置alertmanager配置文件,编辑alertmanager.yml:

    global:
        smtp_smarthost: 'smtp.exmail.qq.com:587' #邮件服务器
        smtp_from: 'guardian@transwarp.io' #报警邮件账户
        smtp_auth_username: 'guardian@transwarp.io' #同上
        smtp_auth_password: '***********' #邮箱账户密码,一般为客户端授权码
        smtp_require_tls: true
    templates:
        - '/usr/work/alertmanager-0.17.0.linux-amd64/template/email.tmpl' #邮件模板
    route:
        group_by: ['alertname']
        group_wait: 10s #首次警报触发后多久发送邮件
        group_interval: 30s #在发送新警报前等待多长时间
        repeat_interval: 1m #重复发送报警邮件的周期,建议设置长间隔,否则引起邮件轰炸
        receiver: 'email'
    receivers:
        - name: 'email'
          email_configs:
            - to: '1102026400@qq.com' #报警邮件收件人
              headers: { Subject: "[WARN] Prometheus报警邮件" } #报警邮件标题

配置完成后启动alertmanager,当警报触发时,会收到来自alertmanager的报警邮件

alertmanager

Grafana

将仪表盘json文件导入到Grafana中,打开仪表盘界面:

grafana

在仪表盘上方exporter_instance选择脚本部署的实例,即可展示该实例被监控的数据。

监控数据分析

1) 硬盘状态:

  • Unconfigured Good :未配置好,RAID控制器可访问的驱动器,但未配置为虚拟驱动器或热备份
  • Online:在线
  • Rebuild :重建,正在写入数据的驱动器,以恢复虚拟驱动器的完全冗余
  • Failed :失败
  • Unconfigured Bad:未配置的坏驱动器;固件检测到不可恢复的错误;驱动器无法初始化Unconfigured Good或驱动器
  • Missing:丢失,驱动器在线,但已从其位置移除
  • Offline:脱机,驱动器是虚拟驱动器的一部分,但在RAID中具有无效数据或未配置。
  • Hot Spare:热备份
  • None:具有不支持标志集的驱动器。具有未配置的良好或离线驱动器,完成了搬迁作业的准备工作。
  • N/A:表示插槽未启用,未插入任何磁盘。

2) 硬盘温度

  • 检测硬盘温度

3) 磁盘错误预警

  • 数值不为0时表示磁盘处于危险状态,需要立即更换硬盘!
  • N/A:表示插槽未启用,未插入任何磁盘。

4) 磁盘坏道统计

  • 数值大于0时表示磁盘已经出现坏道,请尽快更换硬盘!
  • 数值一旦大于阈值,需要立即更换硬盘!
  • N/A:表示插槽未启用,未插入任何磁盘。

5) 磁盘其他错误

  • 数值不为0时可能需要重新插拔硬盘,重新获取数据!
  • N/A:表示插槽未启用,未插入任何磁盘。

故障处理

  1. 打开ESXi Shell或SSH到故障主机

  2. 查看物理磁盘信息
    /opt/lsi/MegaCLI/MegaCli -pdlist -aALL -nolog

  3. 查看逻辑磁盘信息(包含Raid级别信息)

    /opt/lsi/MegaCli/MegaCli -LDInfo -Lall -aALL -nolog

    查看Raid设置信息以及对应Disk信息

    /opt/lsi/MegaCLI/MegaCli -cfgdsply -a0

  4. 在输出结果中查找包含故障信息的段,定位故障硬盘

    • Slot Number表示插槽编号
    • Drive's position表示磁盘分组位置
    • Inquiry Data包含设备型号和序列号,可在拔盘后进行核对
    • RAID Level表示Raid级别信息
  5. 定位到故障磁盘后进行更换

  6. 由于Raid缓存特性,硬盘更换后,error计数器不会立即重置,需要重启服务器方可清零

MegaCLI命令收集

  • #/opt/lsi/MegaCli/MegaCli -LDInfo -Lall -aALL 查看逻辑磁盘信息
  • #/opt/lsi/MegaCli/MegaCli -AdpAllInfo -aALL 查看raid卡设置信息
  • #/opt/lsi/MegaCli/MegaCli -PDList -aALL 查看物理硬盘信息
  • #/opt/lsi/MegaCli/MegaCli -AdpBbuCmd -aAll 查看电池信息
  • #/opt/lsi/MegaCli/MegaCli -FwTermLog -Dsply -aALL 查看raid卡日志
  • #/opt/lsi/MegaCli/MegaCli -AdpAllInfo -aAll 【显示所有适配器信息】
  • #/opt/lsi/MegaCli/MegaCli -AdpBbuCmd -GetBbuStatus -aALL【显示BBU状态信息】
  • #/opt/lsi/MegaCli/MegaCli -AdpBbuCmd -GetBbuCapacityInfo -aALL【BBU容量】
  • #/opt/lsi/MegaCli/MegaCli -AdpBbuCmd -GetBbuDesignInfo -aALL【BBU设计参数】
  • #/opt/lsi/MegaCli/MegaCli -AdpBbuCmd -GetBbuProperties -aALL【当前BBU属性】
  • #/opt/lsi/MegaCli/MegaCli -cfgdsply -aALL【Raid卡型号,Raid设置,Disk信息】
